(一)電磁感應

A、    西元1831【法拉第】發現:
當線圈內的磁場發生變化時,會感應產生電流,這電流稱為【感應電流】

B、    有電流必定產生磁場,但有磁場未必產生感應出電流,必須磁場發生【變化】,才有感應電流發生。

C、    電磁感應:由磁場變化以產生感應電流的現象,稱為電磁感應

D、    培計檢流計上指針偏轉的方向,可以判斷【感應電流】的流動方向。

E、    檢流計的指針在中央時,其讀數為【0】,指針偏轉方向與電子流流向相同,其電路符號為

F、    改變線圈附近的磁場有下列三種方法:

(1)移動線圈附近的磁鐵。

(2)移動線圈附近另一通電流的線圈。

(3)改變線圈附近的另一線圈中的電流。

G、

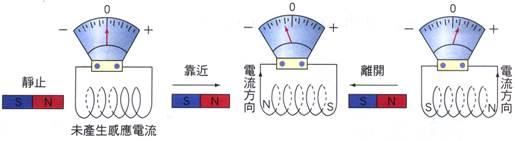

(1)靜止的磁棒對線圈而言,有磁場但是沒有變化,因此沒有感應電流。

(2)當磁棒靠近線圈時,靠近線圈的一端磁場增強,因此磁場有變化,於是線圈產生感應電流,檢流計指針偏轉

(3)當磁棒離開線圈時,靠近線圈的一端磁場減弱,因此磁場有變化,於是線圈產生感應電流,檢流計指針朝另一方向偏轉。

H、    描述: 描述: 描述: 描述: 9673當線圈內的磁場發生變化時,線圈會產生電流,這種現象稱為電磁感應,此電流稱為感應電流,由法拉第發現。

(1)如右圖,接通切斷電源瞬間,會造成B線圈內的磁場發生變化,因而產生感應電流,而使磁針發生偏轉(磁針置於導線下方)

(2)接通瞬間,磁針逆時針偏轉。

(3)切斷瞬間,磁針順時針偏轉。

(4)接通或切斷瞬間,磁針所以會偏轉的原因,是因與B線圈連接的長直導線產生電流磁效應的關係。

(5)若開關保持接通,則磁場沒有變化,雖然磁場,但是沒有感應電流,磁針不會偏轉。

(6)感應電流的大小和單位時間線圈內的磁場變化率成正比。

和磁鐵與線圈間相對運動的速率成正比。

和與螺線管纏繞的線圈匝數成正比。

(二)法拉第定律:

A、    感應【電流】的大小和線圈內磁場的【變化速率】成正比,稱為法拉第定律。

(1)將磁棒N極迅速插入,觀察檢流計指針偏轉情形及判斷所生電流方向。
結果:檢流計指針向【右】偏,表示感應電流從【右邊】流入。

(2)當磁棒靜止不動時,檢流計的指針讀數為【0】
當磁棒抽出時,檢流計的指針向【左】偏,表示感應電流從【左邊】流入。

(3)S極插入與N【抽出】結果同,S極抽出與N【插入】結果同。

(4)速率愈快,偏轉角度【愈大】







(三)冷次定律:

A、    西元1834年德國科學家【冷次】發現冷次定律,可以決定感應電流的方向。

B、    線圈內的磁場發生變化時,會產生 【感應】電流,而感應電流也會有電流的【磁效應】,產生【感應磁場】

C、    冷次定律:

1.  內容:線圈內的【磁場】發生變化時,線圈會感應而產生電流,感應電流的方向,恆使此電流產生新磁場,以【反抗】原來磁場的變化。

2.  冷次定律分三階段:

甲、  線圈內的磁場發生變化,產生【感應電流】

乙、  感應電流產生【磁效應】,而產生【感應磁場】

丙、  感應磁場恆【反抗】原來磁場的變化。

3.  根據冷次定律,磁鐵接近線圈,線圈與磁鐵接近的一端生【同名極】,以【阻止】磁鐵接近。

4.  當磁鐵離開線圈時,線圈與磁鐵接近的一端產生【異名極】,以【吸引】磁鐵,使磁鐵不能遠離。



(四)發電機:

A、    發電機是一種能將【力學能】轉變為【電能】的裝置。

B、    發電機原理是利用【電磁感應】,亦即發電機是屬於【法拉第定律】的應用。

C、    發電機的主要構造為:

(1)【場磁鐵】:產生固定磁場的裝置。

(2)【電樞】:位於場磁鐵中間,能自由轉動的多匝線圈。

(3)【集電環】:改變輸出電流的方向。

(4)【電刷】提供導出電流的裝置。

D、    發電機可分為【直流】發電機及【交流】發電機,其工作原理相同。

(1)如圖,線圈轉動,由電刷AB傳出的感應電流每轉【1/2圈】方向就變換一次,像這種方向交替變換的電流,稱為【交流電】
一般家庭的用電,即屬交流電

(2)直流與交流發電機差異僅【集電環】不同。

(3)交流發電機有兩個【圓形】集電環,每個【電刷】與固定的集電環連接。

(4)直流發電機有兩個【半圓形】集電環,電樞每轉【1/2圈】接觸的【電刷】便交換一次。

(5)線圈的圈面【平行】於磁場方向時,感應電流最大
線圈圈面【垂直】磁場方向時,感應電流最小

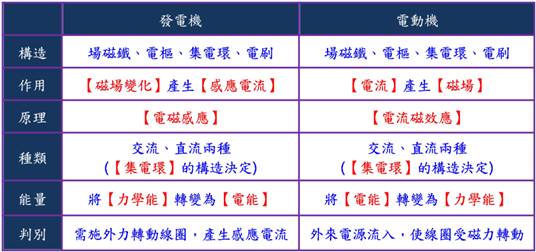

(6)發電機與電動機的分別:



(五)變壓器:

A、    原理:利用電磁感應的原理,來升高或降低電壓的裝置。

B、    構造及原理:

(1)藉著原線圈輸入隨時間做週期變化的交流電,原線圈的磁場隨著週期性的變化。

(2)另一端的副線圈通過的磁場也做週期性的變化,因此副線圈產生感應電流,並且輸出交流電。

(3)原線圈的輸入電壓與副線圈的輸出電壓關係:

(4)依能量守恆原理,輸入的電能和輸出的電能必須相等;因此PIV
輸入的功率=輸出的功率
1V12V2   è

C、    整流變壓器:

(1)一般使用的整流變壓器, 兼具整流變壓的功能。

(2)先利用原線圈和副線圈的匝數,改變至所需的不同電壓;再藉由二極體等電子零件,將交流電改為直流電



1.  描述: 描述: 描述: 描述: F:\bmp\ch25\25617.bmp右圖為磁鐵棒、線圈與檢流計形成的電路,試回答下列問題:

(1)    檢流計的指針在中央時,電流為0,指針向右偏時,線圈中電流為逆時針方向(由上方俯視)

(2)    磁鐵N極向下插入線圈時,線圈與磁鐵相。線圈上方感應生成N極。

(3)    (2),線圈中電流為逆時針方向,檢流計指針偏向方。

(4)    (2),如果N極下移速度加快,檢流計的指針偏轉角度增加、減少或不變增加

(5)    (2),磁鐵N極插入線圈後靜止不動,此時線圈中是否有電流

(6)    磁鐵不動,改將線圈上移,則此時線圈中是否有電流?

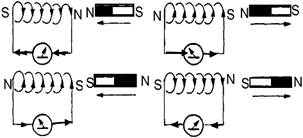

2.  下列各圖中的線圈靜止不動,試根據各圖中磁鐵的運動方向回答下列問題:

(1)磁鐵通過線圈的磁場方向,何者向上?丙丁
何者向下?甲乙

(2)感應電流產生的磁場方向,何者向上?甲丁
何者向下?乙丙

(3)由上方俯視,線圈中的電流方向為順時鐘者為乙丙;逆時鐘方向的是甲丁

(4)線圈的上端何者感應生成N?甲丁
那些線圈與磁鐵相斥?甲丙,那些線圈與磁鐵相吸?乙丁



(    )1.    在西元1831年,下列科學家何人發現磁場發生變化時,會產生感應電流?
(A)
法拉第  (B)厄司特  (C)安培  (D)歐姆。

【答案】:(A)

【解析】:



(    )2.    線圈會因周圍的磁場發生變化而產生電流的現象,稱為
(A)
感應起電  (B)電流的磁效應  (C)電磁感應  (D)電流的熱效應。

【答案】:(C)

【解析】:



(    )3.    感應電流的大小,和磁場變化的快慢的關係為何?
(A)
無關  (B)成反比  (C)成正比  (D)平方成正比。

【答案】:(C)

【解析】:



(    )4.    以同一磁棒,在同一線圈中來回進出運動,下列何種進出運動速度可得最大的電流?
(A)5
次/秒  (B)7次/秒  (C)9次/秒.  (D)11次/秒。

【答案】:(D)

【解析】:



(    )5.    發電機所生的電流用哪一部分導出給外電路?
(A)
集電環  (B)電刷  (C)場磁鐵  (D)線圈。

【答案】:(B)

【解析】:



(    )6.    在發電機中轉動部分有哪些?()場磁鐵  ()線圈  ()集電環  ()電刷。
(A)
甲、丁  (B)乙、丙  (C)僅乙  (D)僅丁。

【答案】:(B)

【解析】:



(    )7.    下列何種方法對於發電機產生較大的電流是無效的?
(A)
增加線圈的圈數  (B)使線圈內磁場變化的速率加快  (C)使用強力的場磁鐵  (D)減少線圈的圈數。

【答案】:(D)

【解析】:



(    )8.    將磁鐵S極插入線圈時,由插入方向看線圈感應所產生感應電流方向,下列何者正確?
(A)
順時鐘方向 (B)逆時鐘方向 (C)先順時鐘後逆時鐘方向 (D)先逆時鐘後順時鐘方向

【答案】:(A)

【解析】:

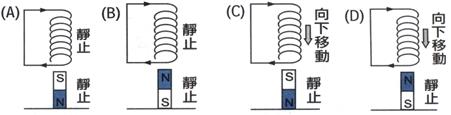

(    )9.    若感應線圈不動,而磁棒靜止或如箭頭方向運動,下列何圖感應電流的方向標示正確?
描述: 描述: 描述: 描述: 9835

【答案】:(B)

【解析】:



(    )10. 下圖所產生的電流方向和右下列()()()圖中的何者相同?
描述: 描述: 描述: 描述: 9834
(A)
  (B)  (C)  (D)乙丙。

【答案】:(C)

【解析】:

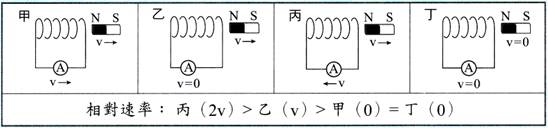

(    )11. 描述: 描述: 描述: 描述: 9833下列圖中,若v代表線圈及磁鐵的移動速度,箭頭代表移動方向,有關甲、乙、丙、丁線圈中,下列何者會產生感應電流?
(A)
甲丙丁  (B)乙丙  (C)丙丁  (D)甲丁。

【答案】:(C)

【解析】:



(    )12. 描述: 描述: 描述: 描述: 9832下列圖中,若v代表線圈及磁鐵的移動速度,箭頭代表移動方向,有關甲、乙、丙、丁線圈的感應電流大小順序,下列敘述何者正確?
(A)
丁>丙>乙>甲  (B)丁>丙>甲>乙  (C)丁>丙=甲>乙  (D)丁=甲>丙>乙。

【答案】:(C)

【解析】:



(    )13. 描述: 描述: 描述: 描述: 9831右圖,下列何種情形無法使線圈產生感應電流?
(A)
線圈靜止,磁鐵向右移動  (B)線圈向左移動,磁鐵向右移動  (C)線圈向右移動,磁鐵靜止  (D)線圈和磁鐵以相同速率向右移動。

【答案】:(D)

【解析】:



(    )14. 描述: 描述: 描述: 描述: 9830線圈裝置如右圖,將磁棒N極移近靜止的磁圈,下列何者正確?
(A)
感應電流在線圈內產生的磁力線為由左向右  (B)感應電流所產生的磁場,使線圈左端形成N  (C)感應電流由左向右流過檢流計  (D)磁棒靜止不動時,N極愈靠近線圈,感應電流愈大。

【答案】:(A)

【解析】:



(    )15. 描述: 描述: 描述: 描述: 9843螺線形線圈在下列哪一種情形下,線圈會產生感應電流?
(A)
將線圈依南、北方向放置  (B)在線圈旁放一塊磁鐵  (C)當一棒形磁鐵通過線圈  (D)將線圈連接電池。

【答案】:(C)

【解析】:



(    )16. 如右圖,將磁棒的S極靠近靜止線圈,下列敘述何者錯誤?
(A)
線圈內磁場會發生變化  (B)感應電流線圈內產生的磁力線方向由右向左  (C)感應電流由左向右流過檢流計  (D)感應電流所生的磁場,使線圈左端形成S極。

【答案】:(D)

【解析】:



(    )17. 描述: 描述: 描述: 描述: 9842將磁棒N極自右方插入線圈如右圖,下列敘述何者正確?
(A)
感應電流的大小與線圈內的磁場大小成正比  (B)感應電流的方向由甲點經檢流計流向乙點  (C)感應電流的大小與磁棒和線圈間的距離平方成反比  (D)在磁棒插入線圈過程中,兩者互相排斥。

【答案】:(D)

【解析】:



(    )18. 描述: 描述: 描述: 描述: 9841兩電路裝置如右圖。按下開關接通電路一段時間後,再切斷開關形成斷路,若接通電路瞬間,流經電阻器的電流由左向右,則下列敘述何者正確?
(A)
接通電路瞬間,電磁鐵的左端為N  (B)接通電路一段時間後,測得安培計的電流不為零  (C)切斷開關瞬間,流經電阻器的電流由右向左  (D)切斷開關一段時間後,電磁鐵的左端為N極。

【答案】:(C)

【解析】:



(    )19. 描述: 描述: 描述: 描述: 9840右圖,有一靜止線圈,電路被接通,當可變電阻器R逐漸減小時,由眼睛方向觀察,鋼環的感應電流方向為何?
(A)
順時鐘  (B)逆時鐘  (C)順時鐘或逆時鐘皆可  (D)無感應電流。

【答案】:(A)

【解析】:



(    )20. 描述: 描述: 描述: 描述: 9839如右圖,有甲、乙兩個螺形線圈,並排在一起,下列何種情況乙的燈泡不亮?
(A)
甲之電流維持不變  (B)甲之電流維持不變,且快速靠近乙之線圈  (C)甲之電流逐漸增加  (D)甲之電流逐漸減小。

【答案】:(A)

【解析】:



(    )21. 描述: 描述: 描述: 描述: 9704如右圖裝置,將兩組線圈繞在同一根軟鐵棒上,若按下甲線圈中的開關S形成通路時,有關乙線圈上電阻的電流方向,下列敘述何者正確?
(A)
有瞬間電流從X流向Y  (B)有瞬間電流從Y流同X  (C)有持續電流從X流向Y  (D)有持續電流從Y流向X

【答案】:(B)

【解析】:



(    )22. 感應電流的發生是由於下列哪些變化?
(A)
磁場強弱的變化  (B)磁場方向的變化  (C)磁力線數目的變化  (D)以上都正確。

【答案】:(D)

【解析】:



(    )23. 描述: 描述: 描述: 描述: 9837如右圖電路中,甲線圈的可變電阻接頭K向左移動時,乙線圈中的感應電流方向與下列何種情形相同?
(A)
接頭K向右移動時  (B)打開開關S瞬間  (C)接通開關S瞬間  (D)以上情形都同向。

【答案】:(B)

【解析】:



(    )24. 磁鐵和線圈發生相對運動時,其速率加大,產生的感應電流的關係為何?
(A)
變大  (B)變小  (C)不變  (D)大小不一定。

【答案】:(A)

【解析】:



(    )25. 描述: 描述: 描述: 描述: 9836將一磁棒自右圖之位置自由落下,買穿線圈,而產生感應電流,則檢流計指針偏向應為
(A)
先偏向甲,後偏向乙  (B)先偏向乙,後偏向甲  (C)一直偏向甲  (D)一直偏向乙。

【答案】:(A)

【解析】:



(    )26. ()產生磁場的磁鐵;()裝在磁鐵中間,能自由轉動的線圈;()電刷。
以上屬於發電機發電必備的構造為
(A)
甲、乙  (B)乙、丙  (C)甲、丙  (D)甲、乙、丙。

【答案】:(D)

【解析】:



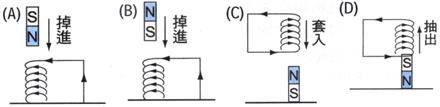

(    )27. 下列哪一線圈上所產生的感應電流圖是正確的?
描述: 描述: 描述: 描述: 9850

【答案】:(B)

【解析】:



(    )28. 下圖中,線圈上的箭頭表示磁鐵的磁場所產生感應電流的方向,則下列何圖是正確的?
描述: 描述: 描述: 描述: 9849

【答案】:(C)

【解析】:

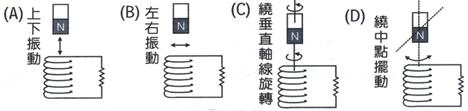

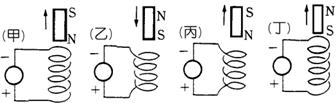

(    )29. 下圖,空心螺線形線圈上方懸吊一條形磁鐵,磁鐵以下列方式運動,何者不會產生感應電流?
描述: 描述: 描述: 描述: 9848

【答案】:(C)

【解析】:



(    )30. 描述: 描述: 描述: 描述: 9847如右圖,一磁鐵由上而下接近一線圈,下列何者正確?
(A)
線圈之上端感應生成S  (B)檢流計的指針偏向「+」端  (C)電流之方向為a  (D)電流之方向為b

【答案】:(C)

【解析】:



(    )31. 製造了人類史上的第一部發電機的科學家為下列何人?
(A)
安培  (B)庫侖  (C)焦耳  (D)法拉第。

【答案】:(D)

【解析】:



(    )32. 發電機是依據下列何種原理製造?
(A)
電流的熱效應  (B)電流的磁效應  (C)電磁感應  (D)摩擦起電。

【答案】:(C)

【解析】:



(    )33. 變壓器的原理是應用下列何種效應?
(A)
電流的熱效應  (B)電流的磁效應  (C)電流的化學效應  (D)電磁感應。

【答案】:(D)

【解析】:



(    )34. 描述: 描述: 描述: 描述: 9846如右圖,將磁棒自甲線圈內向右拉出,並插入乙線圈左側,有關甲、乙兩線圈檢流計指針的偏轉方向,下列何者正確?
(A)
甲偏右,乙偏右  (B)甲偏右,乙偏左  (C)甲偏左,乙偏左  (D)甲偏左,乙偏右。

【答案】:(B)

【解析】:



(    )35. 下列敘述何者錯誤?
(A)磁場發生變化時,附近的線圈產生感應電流 (B)有電流一定產生磁場,但有磁場未必產生電流 (C)封閉線圈與磁棒的相對運動和感應電流大小無關 (D)將磁鐵N極插入線圈並使之靜止,則線圈無感應電流產生 (E)將磁鐵N極插入線圈時,線圈中所生的感應電流,由插入方向看去是逆時鐘的方向

【答案】:(C)

【解析】:



(    )36. 描述: 描述: 描述: 描述: 9845右圖中,若將開關K接通,發現中間的磁鐵被線圈c推向左方,則
(A)
電池的A端為負極  (B)線圈C左端的磁性為S  (C)線圈D的右端被中間磁鐵感應成N  (D)通過檢流計的電流方向為自左至右。

【答案】:(D)

【解析】:



(    )37. 描述: 描述: 描述: 描述: 9844右圖為發電機的簡圖,線圈沿順時鐘方向轉動,下列何者正確?
(A)
感應電流的大小與線圈轉動的速率無關  (B)本裝置為直流發電機  (C)本裝置主要目的是將電能轉換為力學能  (D)線圈面轉到右圖中水平位置時,電流是由X流向Y

【答案】:(D)

【解析】:



(    )38. 有關電與磁的敘述,下列何者錯誤?
(A)
長直載流導線所產生磁場的磁力線形狀為圓形  (B)電動機是一種將電能轉換為力學能的機械  (C)發電機是一種將力學能轉換為電能的機械  (D)感應電流的大小和線圈內磁場的變化率成反比。

【答案】:(D)

【解析】:



(    )39. 描述: 描述: 描述: 描述: 9825將一磁棒自右圖之位置自由落下,貫穿長度1公尺的線圈產生感應電流,請問檢流計指針偏向為何?
(A)
先偏向a,後偏向b  (B)先偏向b,後偏向a  (C)一直偏向a  (D)一直偏向b

【答案】:(A)

【解析】:



(    )40. 下列有關於感應電流的敘述,何者是錯誤的?
(A)
磁場發生變化時。附近的線圈產生感應電流  (B)有電流一定產生磁場。但有磁場未必產生電流  (C)線圈與磁棒的相對運動和感應電流大小無關  (D)將磁鐵N極插入線圈時,線圈中所生感應電流,由插入方向看去是逆時鐘方向。

【答案】:(C)

【解析】:



(    )41. 描述: 描述: 描述: 描述: 9826右圖,當A電路中可變電阻的接點C往下移動時,B線圈中的感應電流方向為下列何者?
(A)
順時鐘方向  (B)逆時鐘方向  (C)無感應電流  (D)以上皆非。

【答案】:(B)

【解析】:



(    )42. 下列電器中,何者是依據法拉第定律而設計?
(A)
電容器  (B)發電機  (C)電磁鐵  (D)驗電器。

【答案】:(B)

【解析】:



(    )43. 描述: 描述: 描述: 描述: 9827將小線圈置於大線圈內側的裝置如右圖,當大線圈通入逆時鐘方向的電流瞬間,內部的小線圈會產生下列何種現象?
(A)
產生逆時針的感應電流  (B)產生順時針的感應電流  (C)不改變  (D)產生旋轉。

【答案】:(B)

【解析】:



(    )44. 下列有關發電機的電流之敘述,何者正確?
(A)電流大小和方向皆維持一定 (B)電流的大小一定,方向改變 (C)電流的大小改變,方向一定 (D)電流的大小和方向皆改變

【答案】:(D)

【解析】:



(    )45. 有關電與磁的敘述,下列敘述何者錯誤?
(A)
直流電動機乃是將電能轉變成機械能的裝置  (B)發電機乃是將機械能轉變成電能的裝置  (C)有電流即可形成磁場,同理有磁場即可形成感應電流  (D)二相同磁棒由同一高度自由落體落下,則有通過線圈者比沒有通過線圈者慢著地。

【答案】:(C)

【解析】:



(    )46. 描述: 描述: 描述: 描述: 9828如右圖電路裝置,當A線圈開關K按下通電瞬間,有關B線圈產生磁場的方向,下列敘述何者正確?
(A)
垂直紙面向上  (B)垂頁紙面向下  (C)沿紙面向左  (D)沿紙面向右。

【答案】:(B)

【解析】:

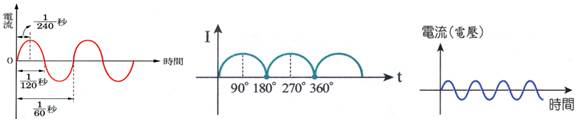

(    )47. 有關交流發電機輸出的電流與時間關係圖,下列選項何者正確?
描述: 描述: 描述: 描述: 9829

【答案】:(C)

【解析】:



(    )48. 下列何者為交流發電機輸出的電流與時間關係圖?

【答案】:(C)

【解析】:



(    )49. 下列何者為交流發電機輸出的電流與時間關係圖?
(A)描述: 描述: 描述: 描述: YW826C-3-2a (B)描述: 描述: 描述: 描述: YW826C-3-2b (C)描述: 描述: 描述: 描述: YW826C-3-2c (D)描述: 描述: 描述: 描述: YW826C-3-2d

【答案】:(D)

【解析】:



(    )50. 下列敘述何者錯誤?
(A)長直載流導線所產生磁場的磁力線形狀為圓形 (B)電動機是一種將電能轉換為力學能的機械 (C)發電機是一種將力學能轉換為電能的機械 (D)感應電流的大小和線圈內磁場的變化率成反比

【答案】:(D)

【解析】:

描述: 描述: 描述: 描述: YW826C-4-13

(    )51. 如圖,取一棒形磁鐵的N極插入一螺形線圈中,則連接在線圈上的檢流計指針向左偏轉2個刻度。若以更快的速率把磁鐵的N極從另一端插入線圈中,則下列哪一幅圖形,顯示了檢流計可能的偏轉情形?

【答案】:(A)

【解析】:





(    )52. 下列敘述何者是觀察右圖的正確結果?
(A) A線圈通電瞬間,B線圈導線下磁針N極向右()偏轉一下 (B) A線圈通電後,描述: 描述: 描述: 描述: YW826A-2-22B線圈導線下磁針一直向右偏 (C) A線圈斷電瞬間B線圈導線下磁針N極向右偏轉一下 (D)不論A線圈瞬間通電或斷電時,B圈導線下磁針都會向右偏轉一下

【答案】:(C)

【解析】:





(    )53. 描述: 描述: 描述: 描述: 9717使用右圖之裝置,下列有關電流與磁場關係之敘述,何者正確?(圖中G為檢流計)
(A)
開關S接通後,線圈甲在點造成的磁場方向向右  (B)開關S接通一段時間後,檢流計的指針向左偏轉  (C)開關S切斷的瞬間,檢流計的指針沒有偏轉  (D)開關S切斷後,線圈甲在d點造成的磁場方向向右。

【答案】:(A)

【解析】:



(    )54. 描述: 描述: 描述: 描述: 9715右圖為一固定中空螺旋形線圈,附有檢流計,小磁鐵由P點掉落,穿過線圈中心到Q點;小磁鐵到達P點及Q點時檢流計G指針的大小及方向有何不同?
(A)
大小方向均相同  (B)大小相同,方向相反  (C)方向相同,電流大小為QP  (D)方向相反,電流大小為QP

【答案】:(D)

【解析】:



(    )55. 下列有關幾位科學家研究發現的敘述,何者錯誤?
(A)
發現直導線通電流,會使附近的磁針產生偏轉的是厄斯特 (B)發現將線圈放在變化的磁場內,線圈會產生電流的是安培 (C)發現太陽光通過三稜鏡後,會產生色散現象的是牛頓 (D)發現一般金屬導線兩端電壓與通過電流成正比的是歐姆

【答案】:(B)

【解析】:



(    )56. 描述: 描述: 描述: 描述: 9941如右圖,兩線圈完全相同,兩者之中放一磁鐵,現磁鐵向右移動,則甲、乙兩人所見到的線圈電流方向各為如何?
(A)
甲-逆時鐘,乙-逆時鐘  (B)甲-順時鐘,乙-順時鐘  (C)甲-順時鐘,乙-逆時鐘  (D)甲-逆時鐘,乙-順時鐘。

【答案】:(A)

【解析】:



(    )57. 描述: 描述: 描述: 描述: 9930如右圖,一線圈水平置於桌面,其正上方有一棒狀磁鐵,觀察者位於磁鐵上方,現磁鐵自由釋放垂直打到線圈圓心,則在磁鐵與桌子接觸前,觀察者所見的電流應如何產生?
(A)
逆時鐘方向  (B)順時鐘方向  (C)方向不斷改變  (D)沒有電流。

【答案】:(A)

【解析】:



(    )58. 太陽輻射線中,含有會傷害生物的帶電粒子,但我們卻能安然生活在地球上,並可在南、北兩極區內欣賞到美麗的極光。下列何種力量把帶電粒子引到兩極區,並和大氣碰撞產生極光?
(A)
地球自轉的力量  (B)風力  (C)地球磁場的力量  (D)地球引力。

【答案】:(C)

【解析】:



(    )59. 描述: 描述: 描述: 描述: 9929如右圖,甲、乙兩線圈並排,則甲線圈如何動作,可使乙的燈泡持續發亮?
(
)把甲的開關S接通  ()把甲的開關S由接通變成斷路  ()讓甲的開關S持續接通。
(A)
  (B)  (C)  (D)都不能使燈泡持續發亮。

【答案】:(D)

【解析】:



(    )60. 描述: 描述: 描述: 描述: 9928右圖為一發電機的示意圖,已知線圈沿逆時鐘方向轉動,下列敘述何者正確?
(A)
若逆時鐘方向轉動產生直流電,順時鐘方向就產生交流電  (B)感應電流的大小與線圈轉動速率無關  (C)線圈的圈數增加,感應電流增大  (D)本裝置主要目的是將電能轉換為力學能。

【答案】:(C)

【解析】:



(    )61. 右圖中,若v代表線圈或磁鐵的移動速度,箭頭代表移動方向,則在線圈中,沒有感應電流產生的是哪一組?
描述: 描述: 描述: 描述: 9925(A)  (B)  (C)  (D)丁。

【答案】:(B)

【解析】:



(    )62. 描述: 描述: 描述: 描述: 9923如右圖,當導線上的電流增大時,流經檢流計的電流方向應如何?
(A)a→b  (B)b→a  (C)
一會兒a→b,一會兒b→a  (D)沒有電流產生。

【答案】:(B)

【解析】:



(    )63. 描述: 描述: 描述: 描述: 9922圓形線圈水平通過一有垂直進入線面的磁場,如右圖,則在過程中哪一位置,線圈上的電流最小?
(A)
  (B)  (C)  (D)皆相同大小。

【答案】:(B)

【解析】:



(    )64. 描述: 描述: 描述: 描述: 9926右圖為法垃第研究電磁感應的裝置,則開關接通瞬間之號虛線及打開瞬間之號虛線中,感應電流產生磁力線方向應如何?
描述: 描述: 描述: 描述: 9927

【答案】:(B)

【解析】:



(    )65. 描述: 描述: 描述: 描述: 9921如右圖,甲、乙兩線圈完全相同,丙線圈匝數為乙的2倍,3個磁鐵完全相同,自高處落入線圈中碰撞如桌面,且都不與線圈接觸,則三線圈的檢流計最大偏轉角度大小比較為何?
(A)
甲=乙=丙  (B)丙>甲>乙  (C)丙>甲=乙  (D)乙>甲>丙。

【答案】:(B)

【解析】:



(    )66. 承上題,3個磁鐵由釋放到落於桌面的過程,何者力學能(動能與位能總和)損失最多?
(A)
  (B)  (C)  (D)相同。

【答案】:(C)

【解析】:



(    )67. 描述: 描述: 描述: 描述: 9722如右圖的變壓器使用時,若輸入的交流電為60赫、120伏特,則輸出的交流電為何?
(A)100
赫、200伏特  (B)100赫、120伏特  (C)60赫、200伏特  (D)60赫、72伏特。

【答案】:(C)

【解析】:



二、填充題:

1.  描述: 描述: 描述: 描述: F:\bmp\ch25\25619.bmp如圖,將線圈的兩端接於電流計上,請回答下列問題:

(1)取條形磁鐵的一端,迅速插入線圈內,則電流計的指針
(A)靜止不動  (B)會偏轉  (C)偏轉後歸零。C

(2)承上題,下列敘述何者正確?
(A)線圈上端感應成S  (B)線圈下端感應成S   (C)感應電流為順時針  (D)感應電流為逆時針。BD

(3)條形磁鐵插入線圈內速度愈快,電流計指針偏向愈
(A)  (B)  (C)不變。A

(4)使條形磁鐵插入線圈內停止不動,則電流計的指針,指在中央

(5)將原(1)放入的條形磁鐵由線圈內迅速抽出,電流計的指針會
(A)靜止不動  (B)(1)的偏轉同向後歸零  (C)(1)的偏轉反向後歸零。C

(6)由此實驗可知,線圈內電流強度的大小與其相對運動的速度成正比



2.  如圖,為發電機簡圖,今使線圈沿順時鐘方向轉動,試回答下列問題:

(1)描述: 描述: 描述: 描述: F:\bmp\ch25\25620.bmp此一發電機是交流(直流或交流)發電機。

(2)圖中,電流由ab端流出b

(3)線圈等速率轉動時,電流大小是否改變?

(4)線圈等速率轉動時,電流的方向是否改變?
(A)不改變  (B)每轉半圈即改變方向一次  (C)每轉一圈即改變方向一次。B

(5)發電機ab兩端輸出的電流與時間關係圖為下列何者B




3.  描述: 描述: 描述: 描述: F:\bmp\ch25\25622.bmp下圖表示磁鐵與線圈做相對運動時,產生感應電流的實驗,線圈上的箭頭代表感應電流方向,試回答下列問題:

(1)       圖甲,磁鐵向運動。

(2)       圖乙,磁鐵向右或向左運動?

(3)       圖丙中,磁鐵向右運動則A端為N極。



4.  描述: 描述: 描述: 描述: F:\bmp\ch25\25623.bmp如圖,磁鐵N極朝下,迅速插入線圈後靜置於線圈內5秒鐘再抽出:

(1)       插入線圈時,檢流計之指針如何偏轉向左偏

(2)       靜置於線圈內時,檢流計之指針如何偏轉歸零

(3)       磁鐵從線圈中抽出時,檢流計之指針如何偏轉向右偏



5.  一電磁鐵P置於線圈S中,下列那些方法可使線圈中產生電流?
 (A)電磁鐵電流突然增大  (B)電磁鐵電流突然減小  (C)移動電磁鐵  (D)移動線圈  (E)電磁鐵與線圈同方向等速移動。ABCD

6.  描述: 描述: 描述: 描述: F:\bmp\ch25\25626.bmp右圖中線圈甲(連接電流計G)近旁放置另一線圈乙,線圈乙的線路上接有電池和開關S,試回答下列問題:

(1)當開關S接通的瞬間,電流計G的指針是否偏轉?

(2)(1),開關S切斷的瞬間,電流計G的指針是否偏轉?

7.  描述: 描述: 描述: 描述: F:\bmp\ch25\25627.bmp如圖為AB二線圈,A線圈與檢流計相接,B線圈與電池、開關相接,則:

(1)開關按下的瞬間,檢流計是否偏轉?
按下後檢流計是否不再指於零位?
再將開關拉上的瞬間,檢流計是否偏轉?

(3)按下開關時檢流計向""偏,再拉上開關時檢流計向""偏。



8.  右圖為磁鐵棒N極向下接近線圈,檢流計指針偏向的圖形,試回答下列問題:

(1)圖中檢流計指針向『+』或『-』偏轉?
線圈中的電流為逆時針方向。

(2)檢流計方位不變,則下列各圖中檢流計向『+』方向偏轉者為,向『-』方向偏轉者為乙丙丁

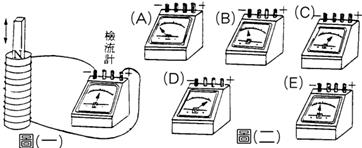

9.  如圖()為測定感應電流裝置,圖()為電流計指針五種偏向,試回答下列問題:

(1)N極向下接近線圈時,若移動較慢,則檢流計的指針應如C圖,移動較快時,檢流計的指針應如D圖。

(2)N極向上抽出線圈時,若移動較慢,則檢流計的指針應如B圖,移動較快時,檢流計的指針應如A圖。

10. 直立於桌上的線圈中有一條磁棒,若將磁棒急速自線圈中提上時,感應電流為逆時鐘方向,則由此實驗得知磁棒的上端為N極。

11. 發電機主要是應用電磁感應原理,使線圈在磁場中,因轉動而產生感應電流的裝置。

12. 導線和磁場發生相對運動時,導線兩端會產生感應電壓,而產生感應電流,此現象稱為電磁感應

13. 感應電流的大小和線圈內磁場變化的速率成正比,此關係稱為法拉第定律。

14. 線圈內的磁場發生變化時,所產生的感應電流,其方向是使感應電流所產生的磁場反抗原來磁場發生變化的方向,此稱為冷次定律。

15. 磁鐵的N極插入線圈的一端,則所產生感應電流的方向為時鐘方向,若將N極抽出,則感應電流變為時鐘方向。

16. 發電機之主要構造為產生磁場的裝置,稱為場磁鐵;裝在場磁鐵中間,能自由轉動的多匝線圈,稱為電樞,能供導出電流用的是電刷

17. 交流發電機的電樞,每轉一周,感應電流的方向改變2次。將磁鐵的S極急速地由上而下插入一直立的線圈,此時線圈中感應電流的方向是時針方向,若將此磁鐵急速拉出,此時感應電流的方向是時針方向。(填:順或逆)

18. 手持一磁鐵在鉛直豎立的線圈上方一段距離處,沿著線圈的中心線AB自由落下,穿過描述: 描述: 描述: 描述: F:\bmp\ch25\25637.bmp線圈,試回答下列各題:

(1)  當磁鐵的S極向下到達A點時,則線圈上的感應電流方向為PQQ

(2)  當磁鐵掉到B點,感應電流之方向為PQ?P

(3)  磁鐵掉落到A點及掉落到B點所產生的感應電流,何者較強B

(4)  若沒有線圈,則磁鐵棒由同處自由落下,到達B點的時間將
(A)增加  (B)減少  (C)不變。B
